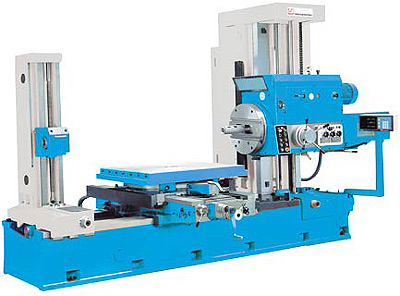

Horizontales Bohr - / Fräswerk BO 110 / 130
 |
|
serienmäßig sind die Maschinen mit einer Positionsanzeige in 3 Achsen ausgerüstet
- stabile Vierkantführungen, die gehärtet und präzisionsgeschliffen sind, gewährleisten genaues Arbeiten auf viele Jahre
- mechanische Funktionen, deren gleichzeitiger Betrieb nicht erfolgen darf, sind gegeneinander verriegelt
- Spindelstock und Vorschubgetriebe sind mit einer Überlastkupplung ausgerüstet
- die Maschine ist mit einer Gewindeschneideinrichtung ausgerüstet
- Planscheibe und Bohrspindel haben den unterschiedlichen Funktionen
entsprechend unterschiedliche und auf Aufgaben
abgestellte Drehzahlbereiche - Tisch drehbar über 360°
- Teleskop-Stahlabdeckungen schützen die Führungen vor Spänen und Verschmutzung
- mit Frequenzumrichter für stufenloseGeschwindigkeit und 3-Achs-Servomotor
- BO 110 inkl. Reitstock (BO 130 Option)
| Technische Daten | BO 110 | BO 130 | ||
| Spindeldurchmesser | mm | 110 | 130 | |
| Spindelkegel | ISO 50 | ISO 50 | ||
| Spindelvorschub | mm | 600 | 900 | |
| Planschiebervorschub | mm | 180 | 250 | |
| Planschieberumdrehungen 18 Stufen | 4-200 | 2,5-125 | ||
| max. Tischbelastung | kg | 2500 | 10000 | |
| max. Spindelachsschub | N | 12250 | 31360 | |
| Abstand - Spindelmitte - Tischoberfläche | mm | 0 - 900 | 0-1800 | |
| Spindeldrehzahl | 22 | 24 | ||
| Drehzahlbereich | min-1 | 8 - 1000 | 4-800 | |
| Planschieberdrehzahl | 18 | 18 | ||
| Drehzahlbereich | min-1 | 4-200 | 2,5-125 | |
| Vorschub Pinole, Spindelstock und Tisch / Spindelumdrehung |
Bereich I bei 8 - 400 min-1 | 18 ( 0,04 - 6 ) | 8 ( 0,04 - 6 ) | |
| Bereich II bei 500 - 1000 min-1 | mm/U | 18 (0,01 - 1,53 ) | 18 (0,01 - 1,53 ) | |
| Vorschub Planschieber, Spindelstock u. Tisch, Planschieberumdrehung |
Bereich I, 18 Stufen | mm/U | 0,08 - 12 | 0,08 - 12 |
| max. Drehmoment Spindel | Nm | 1225 | 3136 | |
| max. Drehmoment | Nm | 1960 | 4900 | |
| Tischbewegung | - längs | mm | 1100 | 2000 |
| - quer | mm | 900 | 2000 | |
| Kopfhub | mm | 900 | 1800 | |
| Tischaufspannfläche | mm | 1100 x 960 | 1600x1800 | |
| Eilgang Tisch, Spindelstock | m/min. | 2,5 | 2,5 | |
| Rotationsgeschwindigkeit d. Rundtisches | min-1 | 1 | 1,2 | |
| Hauptmotorleistung | kW | 7,5 | 15 | |
| Eilgangsmotor | kW | 3 | 5,5 | |
| Hydraulikpumpe | kW | 0,75 | 1,5 | |
| Ablesegenauigkeit optisch | mm | 0,01 | 0,005 | |
| Ausbohrgenauigkeit | µm | H7 Ra - 1,6 | H7 Ra - 1,6 | |
| Abmessungen (L x B x H) | mm | 4880 x 2454 x 2749 mm | 7030x4660x3800 | |
| Gewicht | kg | 11500 | 29300 | |
| Art.-Nr. | 301 499 | 399 022 | ||
| Preis € | 69.900,- | 159.000,- | ||
