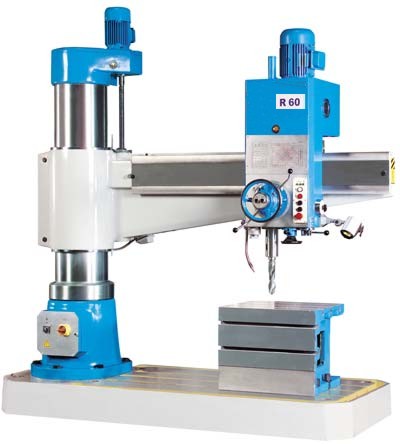

Radialbohrmaschine R 30• R 40 • R 50 • R 60 • R70
• R 80 • R 100
Diese leistungsfähigen Radialbohrmaschinen werden allen Ansprüchen
gerecht - und das
zu einem vernünftigen Preis
- für Bohr-, Reib- und Gewindeschneidarbeiten
- aus hochwertigem, feinkörnigen Grauguss gefertigt und stark verrippt,
daher äußerst vibrationsarm
- Ölbadgetriebe aus gehärteten und präzisionsgeschliffenen Chrom-Nickel-Stahlzahnrädern
- geräuscharmer Lauf
- übersichtliche Anordnung der elektrischen und mechanischen Schaltelemente
an der Vorderseite der Maschine
- Höhenverstellung des Armes erfolgt über Hubspindel und Hubmotor
- geschliffene und gehärtete Führungsbahnen am Arm
- hydr. geschaltetes Vorschub- und Spindelgetriebe
- mechanische Kopf- und Armklemmung bei den Typen R 30 und R 40
- hydraulische mechanische Klemmung bei den Modellen R 50, R 60, R 70,
R 80 und R 100
Standardzubehör
- Kühlmitteleinrichtung
- Würfeltisch
- Halogenarbeitsleuchte
| Technische Daten |
|
R 30 |
R 40 |
R 50 |
R 60 |
R 70 |
R 80 |
R 100 |
| Bohrleistung (Stahl / Guss) |
mm |
30 |
40 |
50 |
60 |
70 |
80 |
100 |
| Gewindebohrleistung (Stahl / Guss) |
|
M 20 / M 24 |
M 30 / M 36 |
M 42 / M 46 |
M 46 / M 50 |
M 50 / M 56 |
M 56 / M 64 |
M 70 / M 80 |
| Ausladung (Spindel-Säulenoberfläche) max. |
mm |
1000 |
1000 |
1600 |
1600 |
2000 |
2500 |
3150 |
| Ausladung (Spindel-Säulenoberfläche) min. |
mm |
200 |
200 |
350 |
|
|
|
|
| Verfahrweg des Bohrkopfes (horizontal) |
mm |
800 |
800 |
1250 |
1250 |
1600 |
2000 |
2000 |
| Abstand Spindelnase-Tisch max. |
mm |
1066 |
1064 |
1250 |
1215 |
1600 |
2000 |
2500 |
| Abstand Spindelnase-Tisch min. |
mm |
266 |
264 |
350 |
315 |
400 |
550 |
750 |
| Hubweg des Armes (vertikal) |
mm |
550 |
550 |
580 |
580 |
600 |
1000 |
1000 |
| Maße des Würfeltisches (LxBxH) |
mm |
450x400x400 |
450x400x400 |
600x500x500 |
600x500x500 |
800x630x500 |
1000x800x560 |
1000x800x560 |
| Maße des Maschinentisch (LxBxH) |
mm |
939x598x150 |
939x598x150 |
2400X1000X210 |
2500x1000x210 |
2000x1000x200 |
3530x1400x300 |
2750x1220x300 |
| Spindel-Aufnahme |
|
MK 3 |
MK 4 |
MK 4 |
MK 5 |
MK 5 |
MK 6 |
MK 6 |
| Bohrtiefe max. |
mm |
250 |
250 |
315 |
315 |
400 |
450 |
500 |
| Drehzahlen (Anzahl/Bereich) |
min-1 |
8 (80-2000) |
8 (71-1800) |
16 (25-2000) |
16 (25-2000) |
16 (20-1600) |
16 (16-1250) |
22 (8-1000) |
| Vorschübe (Anzahl/Bereich) |
mm/U |
4 (0,13-0.54) |
4 (0,13-0.54) |
16 (0,04-3,2) |
16 (0,04-3,2) |
16 (0,04-3,2) |
16 (0,04-3,2) |
16 (0,06-3,1) |
| Motorleistung |
kW |
1,5 |
2,2 |
3 |
4 |
5,5 |
7,5 |
15 |
| Hubmotor |
kW |
0,75 |
0,75 |
1,5 |
1,5 |
1,5 |
3 |
3 |
| Gewicht ca. |
kg |
1400 |
1400 |
3500 |
3500 |
7000 |
11000 |
20000 |
| Abmessungen der Maschine (L x B x H) |
mm |
1740 x 750 x 2340 |
1740 x 750 x 2360 |
2450 x 1030 x 2610 |
2500 x 1060 x 2655 |
3080 x 1250 x 3300 |
3730 x 1400 x 4025 |
4780x1630x4720 |
| Art.-Nr. |
|
101 500 |
101 550 |
101 600 |
101 650 |
101 654 |
101 652 |
101 653 |
| Preis € |
|
10.900,- |
11.800,- |
15.900,- |
17.400,- |
33.500,- |
42.500,- |
88.000,- |
|
