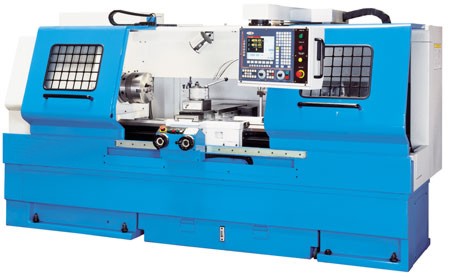

CNC-Zyklen-Drehmaschine PROTON 530/1500 530/2000
Abb. mit Sonderzubehör |
FAGOR CNC-SYSTEM 8055 TC:
Die neue Generation für innovative Lösungen
- stufenlose Drehzahlverstellung für optimale Arbeitsergebnisse
erfolgt über Frequenzumrichter
Getriebestufen für hohe Durchzugskraft
manueller Betrieb über 2 elektronische Handräder
Programmierung komplexer Werkstücke ohne DIN-Programmierkenntnisse
implementierte Zyklen für Plan- und Längsdrehen, Radius,
Kegel, Gewinde, Einstiche und komplette Konturzüge
Automatisierungsgrad individuell durch Verwendung des serienmäßigen
Schnellwechselstahlhalters oder eines vollautomatischen 8-fach-Werkzeugrevolvers
(Option) bestimmbar
Option:
| 8-fach-Werkzeugwechsler |
| Art.-Nr. |
180 950 |
| Preis € |
4.800,- |
| Sonderzubehör |
| 3-Backenfutter 250/8 für Proton 530 |
106 373 |
€ 1.090,- |
| 4-Backenfutter 250/8 für Proton 530 |
106 473 |
€ 1.280,- |
Steuerung FAGOR CNC-SYSTEM 8055 TC
Die neue Generation für innovative Lösungen
- 11" Farbmonitor
alphanumerische Tastatur zum Editieren von Programmen
integrierte PLC
Speicher: 32K RAM
Schnittstelle RS-232 zum Laden/ Entladen von Programmen
Teach-In-mode
integrierte SPS
anwenderdefinierte Zyklen
intuitive Bedienung
Programmierung in ISO oder Hochsprache
| Technische Daten |
530/1500 |
530/2000 |
| Steuerung |
Fagor 8055 TC |
Fagor 8055 TC |
| Drehdurchmesser über Bett |
530 mm |
530 |
| Drehdurchmesser über Querschlitten |
280 mm |
280 |
| Spitzenhöhe |
265 mm |
265 |
| Spitzenweite |
1500 mm |
2000 |
| Bettweite |
370 mm |
370 |
| Spindeldrehzahlen |
high 2 Stufen |
760–2000 + 250-760 min-1 |
760–2000 + 250-760 min-1 |
| low 2 Stufen |
80-250 + 25–80 min-1 |
80-250 + 25–80 min-1 |
| Spindelnase |
Camlock D 8 |
Camlock D 8 |
| Spindelbohrung |
80 mm |
80 mm |
| Werkzeugschaft |
25 x 25 mm |
25x25 mm |
| Querschlittenweg |
300 mm |
300 |
| Reitstock |
Pinolendurchmesser |
65 mm |
65 mm |
| Pinolenhub |
180 mm |
180 mm |
| Kegel |
MK 4 |
MK 4 |
| Spindelmotor |
7,5 kW |
7,5 kW |
| Wiederholgenauigkeit |
+/- 0,008 |
|
| Positioniergenauigkeit |
+/- 0,015 |
|
| Abmessungen LxBxH |
3440x1505x1750 |
3800x1600x1800 |
| Gewicht |
3700 kg |
3850 kg |
| Art.-Nr. |
180 164 |
180 177 |
| Preis |
€ 32.600,- |
34.600,- |
|
