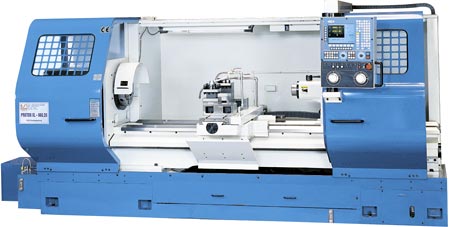

CNC-Drehmaschine PROTON XL-Reihe

Die Drehmaschine mit großem Drehdurchmesser und großer Spitzenweite

Die Maschinen sind mit einer Fagor 8055 TC Zyklensteuerung ausgerüstet und ermöglichen somit dem Bediener eine
professionelle Handhabung und Programmierung.

Maschinenkonstruktion und Design entsprechen dem aktuellen Stand moderner Fertigungstechnik, wobei auf die Verwendung erstklassiger Materialien
großen Wert gelegt wurde. Die Längs- und Querbewegungen erfolgen über Kugelumlaufspindeln unter Verwendung von hochpräzisen Lagern,
die höchste Genauigkeit garantieren.

  • Spitzenweiten von 1500 mm bis 3000 mm
  • Konstante Schnittgeschwindigkeit (CSS)
  • 9"-Monitor, Grafik-Display
  • Wiederholgenauigkeit ±0,005 mm
  • Positioniergenauigkeit ±0,01 mm
  • X-Achse und Z-Achse sind mit Kugelumlaufspindeln und hochpräzisen Lagern ausgerüstet
  • Zahnräder des Spindelstockgetriebes aus gehärtetem Chromnickelstahl
  • mit TURCITE-B beschichtete Bettführungsbahnen für einen verschleiß- und reibungslosen Lauf

Standardzubehör:

  • RS-232 Schnittstelle
  • Zentralschmierung
  • Arbeitsleuchte
  • Kühlmitteleinrichtung
  • Programmieranleitung
  • 2 Schiebetüren mit Sichtfenster
  • Bedienwerkzeug
  • 4-fach Stahlhalter

Sonderzubehör:

  • mitlaufende Lünette, Festlünette
  • 3-Backenfutter
  • 4-Backenfutter
Technische Daten XL-660.15 XL-660.20 XL-660.30 XL-770.15 XL-770.20 XL-770.30
Steuerung Fagor 8055 TC Fagor 8055 TC Fagor 8055 TC Fagor 8055 TC Fagor 8055 TC Fagor 8055 TC
Drehdurchmesser über Bett 660 mm 660 mm 660 mm 770 mm 770 mm 770 mm
Drehdurchmesser über Querschlitten 370 mm 370 mm 370 mm 480 mm 480 mm 480 mm
Spitzenhöhe 330 mm 330 mm 330 mm 385 mm 385 mm 385 mm
Spitzenweite 1500 mm 2000 mm 3000 mm 1500 mm 2000 mm 3000 mm
Bettweite 480 mm 480 mm 480 mm 480 mm 480 mm 480 mm
Spindel Drehzahlen high 2 Stufen H1: 541–1200
H2: 166–540		 H1: 541–1200
H2: 166–540		 H1: 541–1200
H2: 166–540		 H1: 541–1200
H2: 166–540		 H1: 541–1200
H2: 166–540		 H1: 541–1200
H2: 166–540
low 2 Stufen L1: 76–165
L2: 25–75		 L1: 76–165
L2: 25–75		 L1: 76–165
L2: 25–75		 L1: 76–165
L2: 25–75		 L1: 76–165
L2: 25–75		 L1: 76–165
L2: 25–75
Spindelnase Camlock D11 D11 D11 D11 D11 D11
Spindelbohrung Durchmesser 104 mm 104 mm 104 mm 104 mm 104 mm 104 mm
Verfahrweg Z-Achse 1340 mm 2000 mm 3000 mm 1500 mm 2000 mm 3000 mm
X-Achse 400 mm 400 mm 400 mm 400 mm 400 mm 400 mm
Oberschlittenbreite 140 mm 140 mm 140 mm 140 mm 140 mm 140 mm
Schaftdurchmesser 32 x 32 mm 32 x 32 mm 32 x 32 mm 32 x 32 mm 32 x 32 mm 32 x 32 mm
Reitstockpinolendurchmesser 105 mm 105 mm 105 mm 105 mm 105 mm 105 mm
Reitstockpinolenverfahrweg 150 mm 150 mm 150 mm 150 mm 150 mm 150 mm
Reitstockpinole MK 5 MK 5 MK 5 MK 5 MK 5 MK 5
Motorleistung 15 kW / (18 kW optional) 15 kW / (18 kW optional) 15 kW / (18 kW optional) 15 kW / (18 kW optional) 15 kW / (18 kW optional) 15 kW / (18 kW optional)
Eilgänge X-/Z-Achse 5/8 m/min 5/8 m/min 5/8 m/min 5/8 m/min 5/8 m/min 5/8 m/min
Gewicht 5000 kg 5500 kg 6500 kg 5200 kg 5700 kg 6700 kg
Abmessungen 3795x2090x1920 mm 4295x2090x1920 mm 5295x2090x1920 mm 3795x2090x1920 mm 4295x2090x1920 mm 5295x2090x1920 mm
Art.-Nr. 180 165 180 168 180 171 180 182 180 183 180 184
Preis € 53.900,- 56.900,- 62.800,- 56.900,- 59.800,- 64.900,-


8- fach Werkzeugrevolver
Art. Nr. 180 952
Preis €4.800.-
