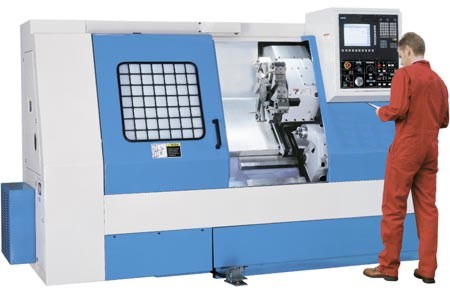

CNC-Drehmaschine Starchip 520 • 520 RT
Hohe Leistungsreserven für universelle Drehbearbeitung beim
Modell RT mit C-Achse und angetriebenen Werkzeugen
- breites Maschinenbett mit 45° Neigung und gehärtete,
präzisionsgeschliffene Bettführungsbahnen
- Antriebsmotoren sind durch Kupplungen direkt mit den Kugelrollspindeln
zur Übertragung der Antriebskräfte ohne
Schlupf verbunden
- hydraulischer Revolverkopf mit großer Klemmkraft für schnellen
Werkzeugwechsel

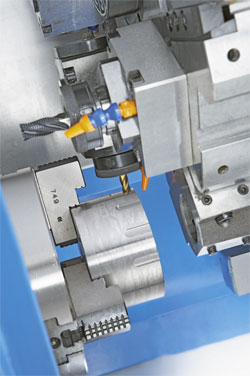

- Starchip 520-RT ist mit C-Achsen-Steuerung und zusätzlich angetriebenen
Werkzeugen ausgestattet
- die Hauptspindel ist in Präzisionslagern der Marke NSK aus Japan
gelagert, welche sich durch hohe
Präzision und Steifheit auszeichnen
- leistungsfähiger Spindelmotor mit hohem Drehmoment schon
bei niedrigen Drehzahlen
Standardzubehör:
- Späneförderer
- hydr. Backenfutter
- 10,4” Flach-Farbbildschirm
- Spannzangen Ø20, Ø25, Ø32, Ø38 mm
- Bohrhülse MK2, MK3
- hydr. Scheibenrevolver
- Gewindeschneideinrichtung
- hydr. Reitstock
| Technische Daten |
|
Starchip 520 |
Starchip 520 RT |
| Steuerung |
|
SIEMENS 802 D BL |
SIEMENS 802 D |
| max. Drehdurchmesser über Bett |
mm |
520 |
520 |
| max. Drehdurchmesser über Support |
mm |
340 |
340 |
| max. Werkstückdurchmesser |
mm |
310 |
310 |
| max. Werkstücklänge |
mm |
530 |
530 |
| Spindeldrehzahl |
min-1 |
35–3500 |
35–3500 |
| Spindelmotorleistung |
kW |
12 / 16 (30 min ED) |
17 / 22,5 (30 min ED) |
| Spindelnase ISO |
|
A2-8 |
A2-8 |
| Spindelbohrung Durchmesser |
mm |
80 |
80 |
| Drehmoment der Spindel |
Nm |
261 |
368 |
| Verfahrweg |
X-Achse |
mm |
180 |
272 |
| Z-Achse |
mm |
590 |
590 |
| Eilgang |
X-Achse |
m/min |
12 |
12 |
| Z-Achse |
m/min |
15 |
15 |
| Anzahl Werkzeugplätze |
|
10 |
12 |
| Schaftmessung |
mm |
25 x 25 |
25 x 25 |
| Bohrwerkzeug Durchmesser |
mm |
50 |
50 |
| Werkzeugwechsel |
s |
0,6 |
0,6 |
| Pinolenhub |
mm |
90 |
90 |
| Pinolendurchmesser |
mm |
85 |
85 |
| Durchmesser hydr. Backenfutter |
mm |
254 |
304,8 |
| Angetriebene Werkzeuge |
|
— |
+ |
| Drehzahl |
min-1 |
|
80–2000 |
| Motorleistung |
kW |
|
AC 2,2/3,7 |
| Drehmoment |
Nm |
|
35,4 |
| Reitstockkonus |
|
MK 3 |
MK 3 |
| Abmessungen (LxBxH) |
mm |
3005x1540x1860 |
3005x1540x1860 |
| Maschinengewicht |
kg |
4200 |
4500 |
| Art.-Nr. |
|
180 055 |
180 062 |
| Preis € |
|
64.400,- |
79.900,- |
|
