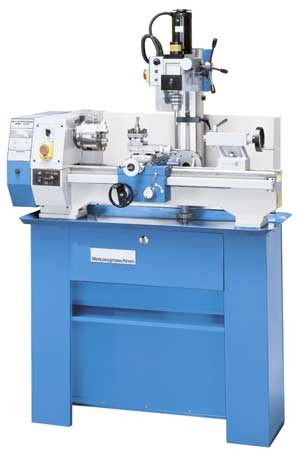

Multifunktionsmaschine Multi-Center KM2
Kompaktes Bearbeitungszentrum zum Drehen, Bohren und Fräsen für
Ausbildung, Modellbau und Feinmechanik
- äußerst handliche Maschine zur Komplettbearbeitung Ihrer
Werkstücke
- Umrüstung von Drehen auf Bohren/Fräsen innerhalb weniger
Minuten
- Dreharbeiten und Gewindeschneiden mit 550 mm Spitzenweite
- stabiles Maschinenbett mit gehärteten und geschliffenen Prismenführungen
für ein Optimum an Präzision
- Präzisionskegelrollenlager für hohe Rundlaufgenauigkeit
- einfacher Drehzahlwechsel und geräuscharmer Lauf durch Keilriemenantrieb
- Reitstock kann zum Kegeldrehen verstellt werden
- schwenkbarer Bohr/Fräskopf
- elektronisch regelbare Drehzahlverstellung der Frässpindel
- präzise Feinzustellung zum Fräsen – stabiles Drehkreuz
zum Bohren
- stabiler Frästisch mit T-Nuten
- Führungen über Keilleisten nachstellbar
- inkl. 3-Achs Positionsanzeige, komplett montiert
Standardzubehör:
- 3-Achs Positionsanzeige
- 3-Backenfutter Ø125mm
- feste Körnerspitze
- Reitstock MK2
- Wechselräder
- Bohrfutter (1-13mm) mit Zapfen MK3/B16
- Frästisch
- Untergestell mit abschließbarem Werkzeugfach
- Späneschutzwand
- Futterschutz
- Bedienwerkzeug
- Betriebsanleitung
| Technische Daten Multi Center KM2 |
| Drehmaschine |
|
| Spitzenweite |
550 mm |
| Spitzenhöhe |
125 mm |
| Spindeldurchlass |
20 mm |
| Spindelkonus |
MK 3 |
| Reitstockkonus |
MK 2 |
| Drehzahlen 6-stufig |
125 - 2000 min-1 |
| Längsvorschub |
0,1 - 0,2 mm |
| Gewinde |
Metrisch |
0,4 - 3,0 mm |
| Zoll |
10 - 44 TPI |
| Motor |
550 W / 230V |
| Gewicht |
180 kg |
| Abmessungen |
1200 x 660 x 600 mm |
| Fräsmaschine |
|
| Spindelkonus |
MK 3 |
| Bohrleistung |
13 mm |
Schaftfräser max.
|
30 mm |
| Abstand Spindel/Tisch |
230 mm |
| Ausladung |
165 mm |
| Verfahrweg Z |
200 mm |
| Verfahrweg X |
70 mm |
| Verfahrweg Y |
110 mm |
| Frästisch |
240 x 110 mm |
| T-Nuten |
12 mm |
| Säule schwenkbar |
-25 +45 ° |
| Drehzahlen stufenlos |
Low |
0 - 1100 min-1 |
| High |
0 - 2500 min-1 |
| Motor |
350W / 230V |
| Art.Nr. mit 2-Achs Positionsanzeige |
100 538 |
| Preis € |
1.680,- |
|
