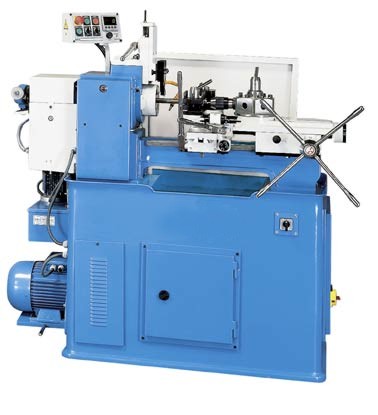

Revolver-Drehmaschine HRD- 42PF / HRD- 60PF

Hohe Produktivität, geringe Maschinen und Rüstkosten, bedienerfreundlich, robuste Konstruktion

  • hohe Produktivität
  • geringe Maschinen- u. Rüstkosten
  • bedienerfreundlich
  • robuste Konstruktion
  • die Drehzahlregelung der HRD aus der PF-Reihe erfolgt komfortabel und schnell über
    einen 12-stufigen Drehschalter und ist elektronisch geregelt
  • für ausreichend Kraft in allen Drehzahlen sorgt ein besonders kräftiger Antriebsmotor
    (5,5 kW) und die Unterteilung in zwei Über-setzungsbereiche, die manuell per Keilriemen
    eingestellt werden; das ergibt mit insgesamt 24 Stufen ein besonders fein anpassbaren
    Drehzahlbereich von 120 bis 2000 min-1

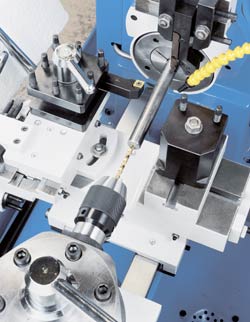

  • autom. Umschaltung des Werkzeugrevolvers und Einhebelbedienung gegen verstellbare Anschläge
    ermöglichen kurze Bearbeitungszeiten
  • bei Verwendung der Stangenzuführung und der Abstecheinrichtung werden die Nebenzeiten
    auf ein Minimum reduziert

Die Klemmung der Spannzange erfolgt pneumatisch mit 5,8 bar.
Luftverbrauch 0,15 l pro Klemmung

Standardzubehör:

  • Kühlmitteleinrichtung
  • Stangenmaterialzuführung
  • Spannzangenaufnahmen
Spannzangenaufnahme Ø 30mm Ø 42 mm Ø 60 mm
Spannzangen Ø (1 mm steigend) 3-30 mm 3-42 mm 4-50 mm
Art.Nr. 116 2+Ø 116 1+Ø 116 0+Ø
Preis € 58,- € 58,- € 58,-
Art.Nr. 116 230 116 142 116 060
Preis € 58,- € 58,- € 58,-


Technische Daten
HRD 42PF
HRD 60PF
max. Werkstück - rund
42 mm
60 mm
- sechskant
36 mm
51 mm
- vierkant
30 mm
41 mm
Verfahrweg - Längsschlitten
90 mm
90 mm
- Querschlitten
100 mm
100 mm
- Revolverschlitten
150 mm
150 mm
- Abstechschlitten
35 mm
35 mm
Spannzangenaufnahme
Ø 30, Ø 42
Ø 42, Ø 60
Kühlmittelpumpe
0,1 kW
0,1 kW
Hauptmotorleistung 400V
5,5 kW
5,5 kW
Spindeldrehzahl
(24) 120-2000 min-1
(24) 120-2000 min-1
Gewicht mit Stangenzuführung
880 kg
910 kg
Abmessungen (L x B x H) 1600 x 800 x 1600 mm 1600 x 800 x 1600 mm
Art.-Nr.
100 823
100 826
Preis €
9.604,-
10.584,-
