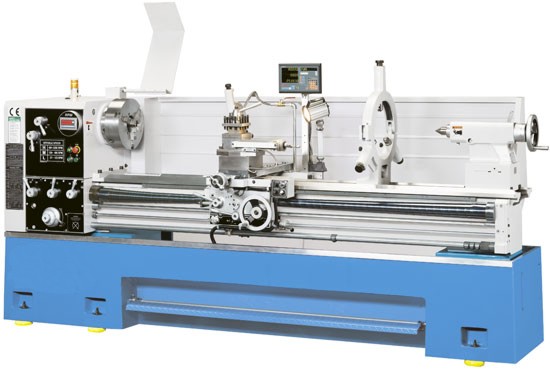

Drehmaschine TOPTURN
 |
|
Besonders leistungsstarke Präzisionsdrehmaschine
mit konstanter Schnittgeschwindigkeit bei
hohem Drehmoment
* extrem hoher Drehzahlbereich 28 - 2250 min-1
* stufenl. Spindel 0geschwindigkeiten in 3 Getriebestufen
* konstante Schnittgeschwindigk.

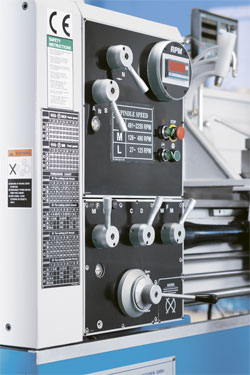

- Vorwahl der Drehzahl über Drehregler am Support, Drehzahlanzeige per LED am Spindelstock
- 3-stufiges Zahnradgetriebe wird automatisch geschaltet - kein manuelles Schalten - hohes Drehmoment
- Frequenz-Umrichter regelt den stufenlosen Geschwindigkeitsbereich
- V const! Diese Funktion bewirkt konstante Schnittgeschwindigkeit an der Drehmeißelschneide auch bei verändertem Werkstückdurchmesser. Sie erhalten Drehoberflächen von einer Güte, wie man sie nur von CNC-Drehmaschinen gewohnt ist!
- elektronische Spindelbremse und Fußbremse
- Anschlagspindel
Standardzubehör:
- 3-Achs-Positionsanzeige
- 4-fach- Stahlhalter
- Kühlmitteleinrichtung
- feste u. mitlaufende Lünette
- Anschlagspindel
- Spritzwand
- Supportschutzschild
- Futterschutz
- Fußbremse
- Halogenarbeitsleuchte
- Bedienwerkzeug
- Bedienugsanleitung
| Sonderzubehör | ||
| 3-Backenfutter 315 mm / 8 | 106 383 | € 1.400,- |
|---|---|---|
| 4-Backenfutter 315 mm / 8 | 106 483 | € 1.990,- |
| Technische Daten Topturn |
21120
|
|
| Spitzenhöhe | mm | 315 |
| Dreh-Ø über Bett | mm | 630 |
| Dreh-Ø über Support | mm |
450
|
| Spitzenweite | mm |
2000
|
| Bettbreite |
340
|
|
| Spindel | ||
| Spindelnase |
Camlock ASA D1-8
|
|
| Spindelbohrung | mm |
85
|
| Spindeldrehzahlen | min-1 |
H:2250~501min-1; M:500~111min-1; L:110~28min-1
|
| Querschlittenhub | mm |
305
|
| Oberschlittenhub | mm |
120
|
| Reitstockpinolen-Ø | mm |
68
|
| Pinolenhub | mm |
150
|
| Pinolenkegel |
MK 5
|
|
| Schwenkbereich |
± 45°
|
|
| metr. Gewinde | mm |
0,5 -7 mm / Gg (24)
|
| Zollgewinde |
4 - 56 GG / Zoll (36)
|
|
| Modulgewinde | mm |
0,25 - 3,5 M (16)
|
| Diametral-Gewinde |
8 - 112 P (36)
|
|
| Längsvorschub | mm/U |
0,06 - 0,88 mm /rev
|
| Quervorschub | mm/U |
0,03 - 0,44 mm/rev
|
| Motor | ||
| Hauptspindel | kW |
11 kW
|
| Kühlmittelpumpe | kW |
0,16 kW
|
| Gewicht | kg |
3250 kg
|
| Art.-Nr.Art.-Nr. mit Positionsanzeige |
380 197
|
|
| Preis € mit Positionsanzeige |
26.800,-
|
|
