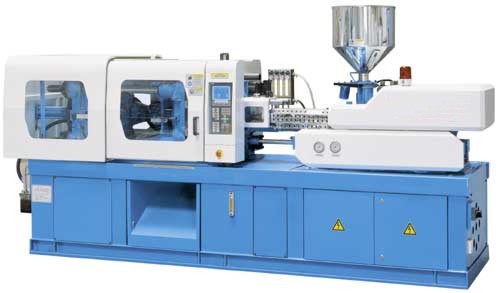

Spritzgießmaschine TRX

Voll-hydraulische Spritzgießmaschine zum Verarbeiten von Kautschuk oder Kunststoffen

  • mit SIEMENS SIJECT Steuerung
  • Hydraulikkomponenten von Vickers und Rexroth
  • Schnecke für PE, PP, PA, ABS und PS
  • schnelles Schließen der Klemmung
  • Gegendruckeinstellung und -anzeige
  • Öltemperaturkontrolle
  • Timer-Funktion zum Vorheizen der Maschine

Standardzubehör:

  • Schnecke inkl. Kopf und Ring
  • Ersatzschneckenkopf und -ring
  • kurze und lange Düse
  • Spannwerkzeug
  • Heizband für Düse und Zylinder
  • Bedienwerkzeug
  • Dichtungsset
  • Schwingelemente
  • 4-fach-Kühlwasserdosiereinrichtung

Sonderzubehör auf Anfrage:

  • Temperiereinrichtung
  • Fülltrichtertrockner mit automatischer vakuum Ladevorrichtung
  • Schnecke für PVC, PET, PC in verschiedenen Durchmessern
  • Ausblaseinrichtung
  • Entkernvorrichtung
  • Hochleistungsheizbänder für Spezialanwendungen

Schließeinheit

  • 5- Punkt-3-Hebelklemmsystem
  • programmierbare Steuerung für verschiedene Einspritzgeschwindigkeiten und -drücke
  • Aufnahme von großen Formen durch großen Öffnungshub und großen Säulenabstand
  • hochbelastbare chrombeschichtete Säulen garantieren hohe Korrosionsbeständigkeit und eine lange Lebensdauer
  • automatische Zentralschmierung
  • elektrische und mechanische Sicherheitsverriegelung
  • Mehrkolbenauswerfersystem

Spritzeinheit

  • schnelle, stabile Einspritzung durch Doppelhydraulikzylinder
  • großes L/D Verhältnis der Schnecke für gute Plastifizierergebnisse
  • speziell entwickelte nitrierte Stähle für Schnecke und Zylinder garantieren hohen Verschleissschutz
  • mehrphasen Plastifizierung mit Geschwindigkeits-, Druck- und Positionskontrolle
  • integriertes Computerüberwachungssystem stellt fehlerfreies Plastifizieren sicher
  • programmierbare Dekompression
  • integrierte Temperaturkontrolle
  • niedrigtemperatur Schutzvorrichtung für Schnecke
  • Schneckendrehzahlanzeige
  • Düsenkopf-Zentriereinrichtung

Technische Daten   TRX 80 TRX 100 TRX 140 TRX 188 TRX 230 TRX 280 TRX 320 TRX 400 TRX 500
Spritzeinheit
Schneckendurchmesser mm 35 38 45 50 55 62 67 75 80
wirksame Schneckenlänge L/D 20 20 20 20 20 20 20 20 22
theoretisches Hubvolumen cm3 152 187 280 412 577 770 952 1546 2010
max. Schussgewicht 5 138 171 255 375 525 700 866 1407 1830
Einspritzstrom g/s 92 96 120 152 160 234 261 404 456
Plastifizierstrom g/s 12 13,8 20 24 28,8 35 42,3 49 55
max. Einspritzdruck Mpa 174 165 159 176 178 173 148 152 164
Schneckendrehzahl min-1 0-220 0-215 0-220 0-180 0-165 0-155 0-180 0-180 0-170
Schließeinheit
Schließkraft kN 800 1000 1400 1880 2300 2800 3200 4000 5000
Hub mm 300 318 400 450 480 550 610 690 770
Säulenabstand mm 320x320 360x360 410x410 470x470 535x535 580x580 610x610 720x720 800x800
max. Formhöhe mm 320 350 400 500 550 600 650 730 800
min. Formhöhe mm 100 100 160 160 200 200 220 220 250
Ausstoßerkraft/-hub KN/mm 28/100 28/100 33/110 35/120 46/125 150/170 50/170 110/170 125/230
Ausstoßer Anzahl 5 5 5 5 9 9 9 13 17
Sonstiges
max. Pumpendruck Mpa 16 16 16 16 16 16 16 16 16
Pumpenmotor kW 11 11 13 18,5 22 30 30 37 45
Heizleistung kW 5,5 6,5 11 13,5 16 18 19 21 30
Granulatbehälterinhalt kg 25 25 25 50 50 50 50 100 100
Öltankinhalt l 180 200 250 300 400 500 600 720 900
Abmessung (LxBxH) m 4,0x1,0x1,7 4,1x1,1x1,8 4,43x1,2x2,12 5,15x1,6x2,1 6x1,6x2,3 6,2x1,7x2,2 7,3x1,9x2,5 7,6x2,0x2,6 8,3x2,2x2,7
Gewicht t 3 3,5 4,3 6,4 8 9 12 15 20
Art.- Nr.   183 004 183 000 183 006 183 008 183 010 183 012 183 002 183 014 183 016
Preis Euro 24.900,- 23.400,- 29.900,- 36.400,- 45.300,- 48.900,- 59.800,- 74.900,- 94.900,-
